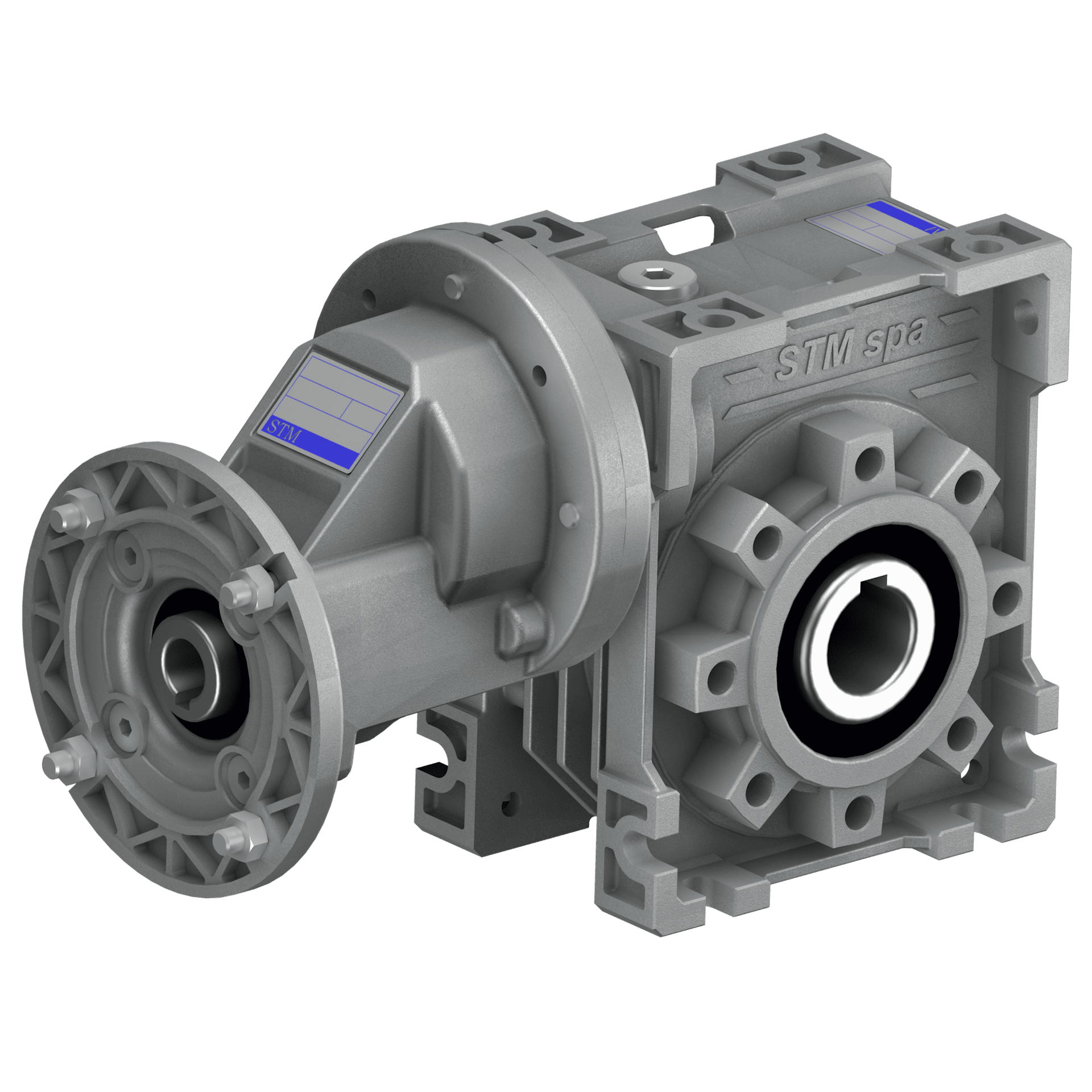

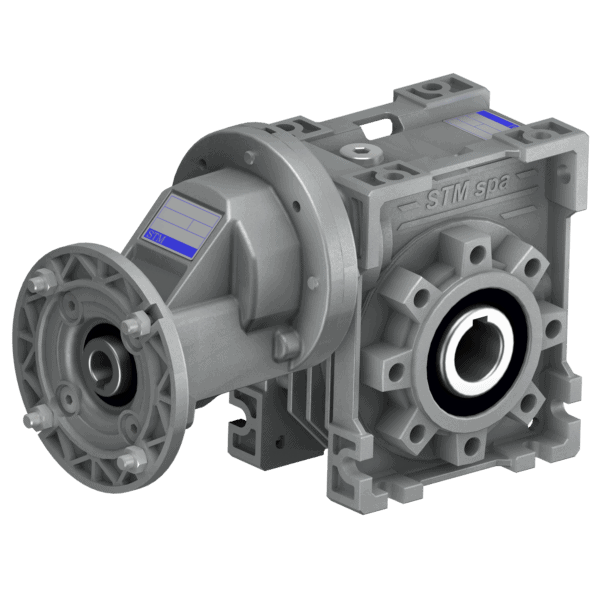

Šnekové převodovky s čelní předlohou CBU

Kategorie: Průmyslové převodovky, Šnekové převodovky Výrobce: STM S.p.A.

Popis u produktu

Sestavením šnekové převodovky řady U s převodovkou řady CAM získáme tuto řadu šnekových převodovek CBU. Jedná se o ideální volbu pro aplikace, které vyžadují vyšší výstupní točivý moment a vyšší převodové poměry, než jaké jsou dosažitelné se standardními šnekovými převodovkami. K dispozici je veškeré příslušenství z řady R, jako jsou zesílená ložiska, omezovač kroutícího momentu, výstupní hřídele a momentová ramena.

Převod	1/21,3 – 1/810
Kroutící moment (Nm)	69,1 – 1000
Výkon (kW)	0,39 – 1,84
Hmotnost (kg)	3,1 – 25,6

Více informací

Mám zájem

Šnekové převodovky s čelní předlohou CBU

Velikost	Maximální výstupní krouticí moment	Maximální přenášený výkon	Převodový poměr
40/63	69,1 Nm	0,39 kW	1/21,3 – 1/622,2
40/71	70 Nm	0,50 kW	1/24 – 1/766,7
50/63	110 Nm	0,39 kW	1/21,3 – 1/622,2
50/71	110 Nm	0,62 kW	1/24 – 1/766,7
63/71	243,7 Nm	0,62 kW	1/24 – 1/766,7
63/90	245,1 Nm	1,49 kW	1/25,4 – 1/810
70/71	280,2 Nm	0,62 kW	1/33,6 – 1/766,7
70/90	282,3 Nm	1,26 kW	1/35,6 – 1/810
75/90	448,8 Nm	1,84 kW	1/35,6 – 1/810
85/90	500 Nm	1,84 kW	1/35,6 – 1/810
90/90	746,3 Nm	1,84 kW	1/35,6 – 1/810
110/90	1000 Nm	1,84 kW	1/35,6 – 1/810
