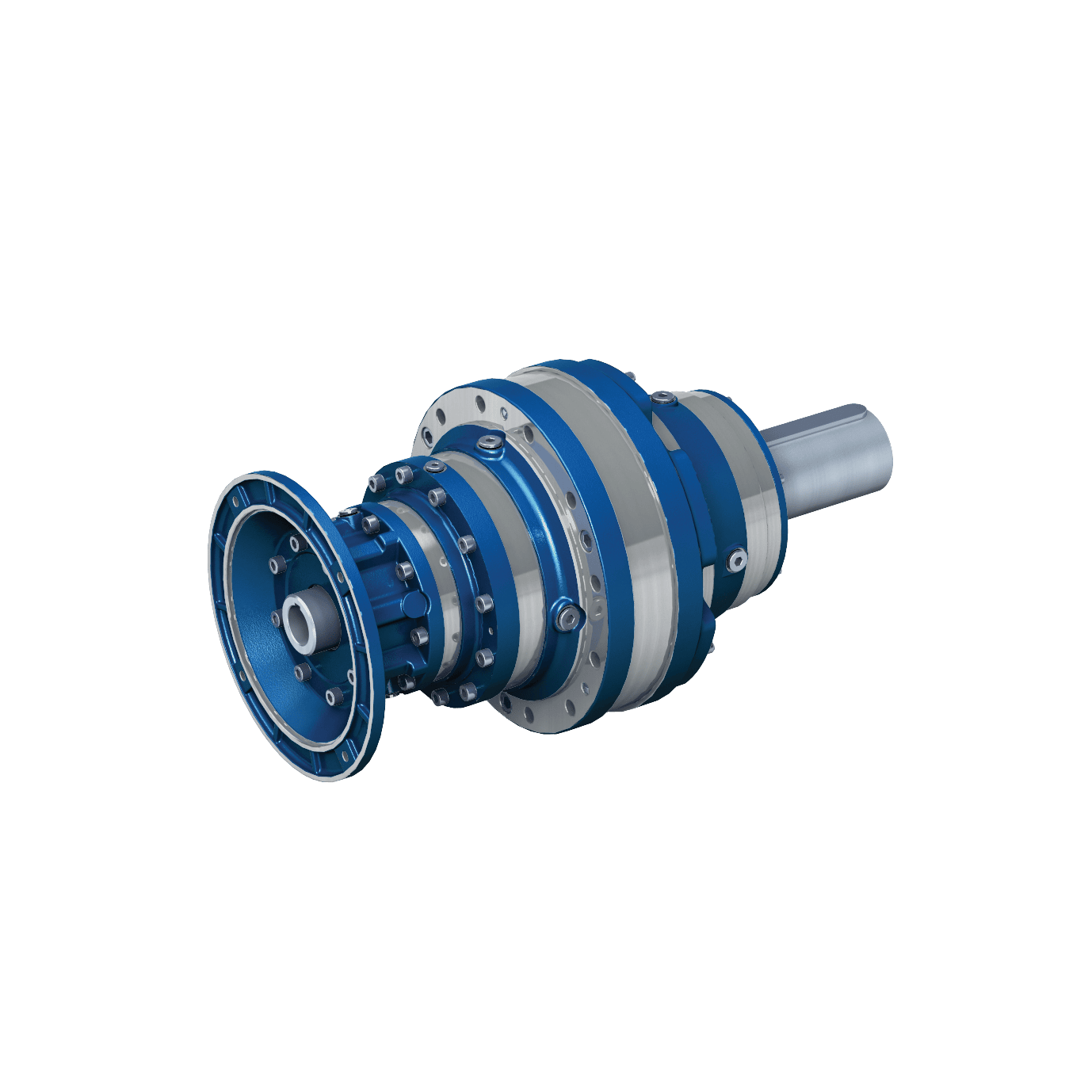

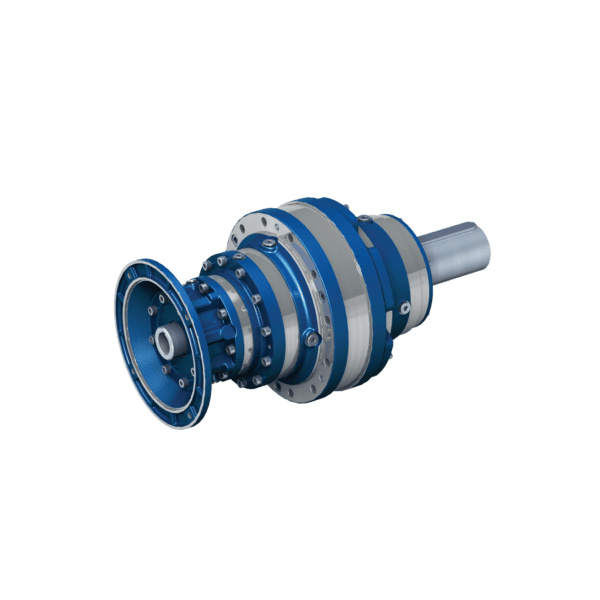

Planetové převodovky EX

Kategorie: Planetové převodovky, Průmyslové převodovky Výrobce: STM S.p.A.

Popis u produktu

Kompaktní, a přesto velmi výkonné jsou planetové převodovky řady EX. Jejich planetové soukolí z nich dělá ideální volbu pro všechny těžké a náročné aplikace, kde rázy jsou spíše pravidlem nežli výjimkou. Možnosti konfigurace produktu jsou velmi široké, vzhledem k několika možnostem montážního upevnění, rozložení převodovky, výstupní hřídele nebo motorového rozhraní. Nalezení ideálního řešení převodovky typu EX na libovolnou aplikaci není vzhledem k tomu žádný problém.

Převod	1/3,48 – 1/2948,38
Kroutící moment (Nm)	2000 – 1500000
Výkon (kW)	21,45 – 6399,93
Hmotnost (kg)	21 – 4370

Více informací

Mám zájem

Velikost	Maximální výstupní krouticí moment	Maximální přenášený výkon	Převodový poměr
10	2000 Nm	21,45 kW	1/3,48 – 1/2687,39
20	3700 Nm	39,30 kW	1/3,48 – 1/2687,39
25	4500 Nm	52,42 kW	1/3,48 – 1/2153,35
30	6000 Nm	64,69 kW	1/3,6 – 1/2799,36
35	7200 Nm	86,27 kW	1/3,6 – 1/2314,14
40	11000 Nm	21,82 kW	1/12,53 – 1/2799,36
50	11000 Nm	113,60 kW	1/3,6 – 1/2799,36
70	13000 Nm	151,47 kW	1/3,6 – 1/1595,08
80	16500 Nm	140,98 kW	1/3,5 – 1/2818,8
90	24000 Nm	65,77 kW	1/12,6 – 1/2818,8
95	24000 Nm	81,36 kW	1/12,6 – 1/2330,21
100	24000 Nm	193,27 kW	1/3,5 – 1/2818,8
150	41000 Nm	306,48 kW	1/3,72 – 1/2422,52
180	41000 Nm	115,46 kW	1/15,84 – 1/2041,2
200	41000 Nm	358,86 kW	1/4,4 – 1/1163,08
250	64000 Nm	468,08 kW	1/3,63 – 1/2446,88
280	64000 Nm	196,39 kW	1/12,69 – 1/2446,88
300	72000 Nm	637,72 kW	1/3,52 – 1/2288,77
350	90000 Nm	588,77 kW	1/4,04 – 1/2882,86
360	90000 Nm	242,11 kW	1/15,04 – 1/2477,58
420	95000 Nm	766,54 kW	1/4,18 – 1/2018,77
600	145000 Nm	311,45 kW	1/15,56 – 1/2018,77
650	145000 Nm	773,10 kW	1/4,18 – 1/2039,06
800	190000 Nm	476,23 kW	1/15,16 – 1/2039,06
850	190000 Nm	932,13 kW	1/4,18 – 1/1907,31
1000	235000 Nm	730,82 kW	1/4,04 – 1/2340,79
1200	295000 Nm	944,03 kW	1/4,18 – 1/2402,39
1500	360000 Nm	598,20 kW	1/16,35 – 1/2948,38
1600	360000 Nm	1167,22 kW	1/4,04 – 1/2064,65
2000	410000 Nm	1506,82 kW	1/4,18 – 1/1631,25
2500	580000 Nm	479,30 kW	1/61,3 – 1/2001,99
2600	580000 Nm	1949,61 kW	1/4,04 – 1/1872,63
3000	650000 Nm	479,30 kW	1/61,3 – 1/2001,99
3100	650000 Nm	2516,86 kW	1/4,18 – 1/1872,63
3200	650000 Nm	953,66 kW	1/17,49 – 1/1921,91
3700	780000 Nm	2619,17 kW	1/4,17 – 1/1990,55
4500	910000 Nm	3492,24 kW	1/4,17 – 1/1615,02
5500	1150000 Nm	4309,28 kW	1/4,17 – 1/1398,21
6800	1350000 Nm	5745,71 kW	1/4,14 – 1/1515,32
7500	1500000 Nm	1980,23 kW	1/14,98 – 1/779,49
8000	1500000 Nm	6399,93 kW	1/3,7 – 1/956,64

* všechny uvedené hodnoty jsou platné pro vstupní otáčky 1450 ot/min
